性能特点
设备主要构成：

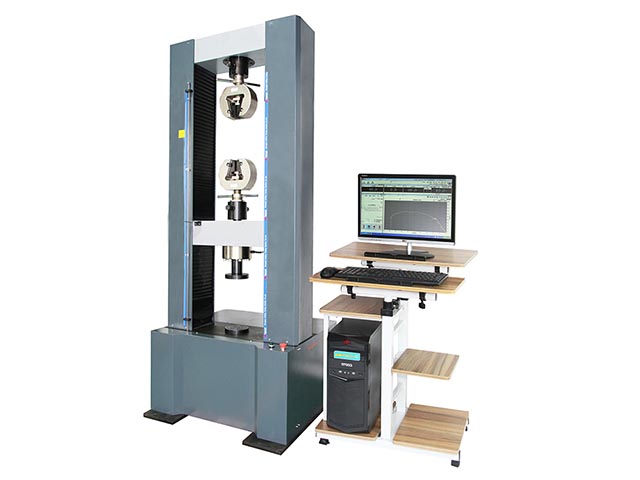

本微机控制电子万能试验机为机电一体化产品，主要由主机（包括机架、底座、传动系统）、夹具、变形测量系统、软件系统、电气系统构成。
机械工艺结构：
主机架主要由底座、四根立柱和两根丝杠构成双臂框架结构；传动加载系统采用交流伺服电机及同步齿形带减速装置，带动高精密滚珠丝杠转动，再驱动移动横梁实现加载，试验机同轴度好（<8%）上中下梁采用球墨铸铁，抗拉强度达到是60K（600MPA），其屈服强度也达到是40K（400MPA）。球墨铸铁的耐腐蚀性和抗氧化性都超过铸钢。由于球墨铸铁的球状石墨微观结构，在减弱振动能力方面，球墨铸铁优于铸钢，因此更加有利于降低压力，本机造型美观，稳定性好，刚性大，控制精度高，工作效率高，噪音低，节能环保。
产品特点概述：
主机外观：采用喷涂氧化工艺，模具一次成型，美观大方。
测力传感器：采用进口高稳定性、高精度应变片式负荷传感器；高稳定性的精密测量系统保证全程分辨率不便，确保试验力示值误差最大不超过±0.5%；可根据不同方式使用多个负荷传感器，试验多范围的试验力量程测量；温度补偿好、灵敏度高、刚性大、长时稳定性好。
紧凑型设计节省了垂直试验空间
安全载荷：150%额定载荷
拉伸和压缩载荷下线性度优异
纵向和横向刚性高
载荷传感器从其容量的0.4%到满量程，无精度损失
载荷精度为指示载荷的0.5%
设备主要配置
1. 主机门式结构一台
2. 机架XBD系列机架及传动部分一套
3. 高精密、无间隙滚珠丝杠两根
4. 台湾东菱伺服电机和伺服调速系统一套
5. 控制及测量系统一套
6. 同步齿形带一套
7. 美国科尔品牌负荷力传感器一只
8. 全数字闭环控制及测量系统一套
9. 中文版本试验软件一套
10. 全智能手控盒一个
11. 商用电脑一台
12. HP品牌A4彩色喷墨打印机一台
技术参数
型号
XBD5105
XBD5205
XBD5305
最大试验力
100KN
200KN
300KN
准确度等级
0.5级
试验力测量范围
0.2%~100%FS（满量程）
试验力示值误差
示值的0.5%以内
试验力分辨率
最大试验力的±1/300000全程不分档，且全程分辨率不变
变形测量范围
0.2%~100%FS
变形示值误差
示值的0.5%以内
变形分辨率
最大变形的1/300000
最高可达1/500000
最大变形的1/200000
最高可达1/300000
最大变形的1/200000
最高可达1/300000
位移示值误差
示值的±0.5%以内
有效拉伸行程
720mm（含夹具）
500mm（含夹具）
500mm（含夹具）
有效压缩行程
720mm（含夹具）
600mm（含夹具）
600mm（含夹具）
主机外形尺寸（长 x 宽 x 高）
750*520*2055mm（可订制尺寸）
950*980*2427mm（可订制尺寸）
950*980*2427mm（可订制尺寸）
