主要技术参数
|
型号 |
XBD4503 |
XBD4104 |
XBD4204 |
XBD4504 |
|
大试验力 |
5000N |
10KN |
20KN |
50KN |
|
度等级 |
0.5级 |
|||
|
试验力测量范围 |
0.2%～100%FS（满量程） |
|||
|
试验力示值误差 |
示值的0.5%以内 |
|||
|
试验力分辨率 |
大试验力的±1/300000全程不分档，且全程分辨率不变 |
|||
|
变形测量范围 |
0.2%～100%FS |
|||
|
变形示值误差 |
示值的±0.5%以内 |
|||
|
变形分辨率 |
大变形的1/300000/高可达1/500000 |
|||
|
位移示值误差 |
示值的±0.5%以内 |
|||
|
位移分辨率 |
0.025um |
|||
|
力控速率调节范围 |
0.005～5%FS/s |
|||
|
力控速率控制精度 |
速率＜0.05%FS/s时，为设定值的±2%以内 速率≥0.05%FS/s时，为设定值的±0.5%以内 |
|||
|
变形速率调节范围 |
0.005～5%FS/s |
|||
|
变形速率控制精度 |
速率＜0.05%FS/s时，为设定值的±2%以内 速率≥0.05%FS/s时，为设定值的±0.5%以内 |
|||
|
位移速率调节范围 |
0.001～500mm/min |
|||
|
位移速率控制精度 |
速率＜0.5mm/min时，为设定值的±1%以内 速率≥0.5mm/min时，为设定值的±0.2%以内 |
|||
|
主机试验空间 |
上下空间（可定制下空间） |
|||
|
有效拉伸行程 |
670mm（含夹具） |
|||
|
有效压缩行程 |
670mm（含夹具） |
|||
|
有效试验宽度 |
400mm |
|||
|
主机外形尺寸 |
750*520*1830mm（可订制尺寸） |
|||
|
主机重量 |
约320Kg |
|||
|
电源 |
220V，50Hz，0.75kW |
|||
产品特点概述
设备主要构成：

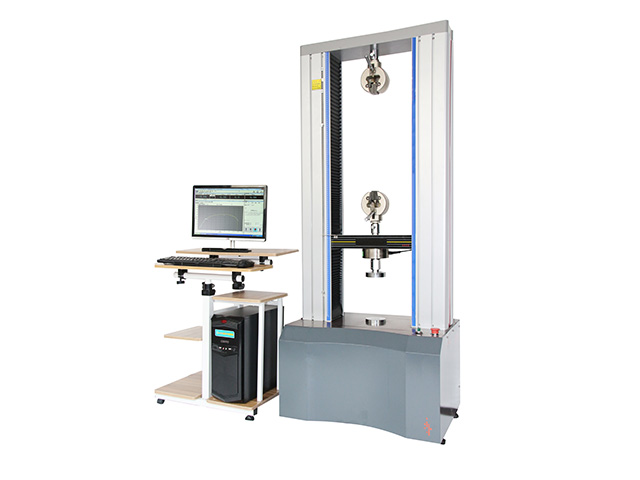

XBD4000系列微机控制电子试验机为机电一体化产品，主要由主机（包括机架、底座、传动系统）、夹具、变形测量系统、软件系统、电气系统构成。
主机外观：采用喷涂氧化工艺，模具成型，美观大方。测力传感器：采用进口高稳定性、高精度应变⽚式负荷传感器；高稳定性的精密测量系统全程分辨率不变，确保试验力示值误差大不超过±0.5%；可根据不同方式使用多个负荷传感器，实现多范围的试验⼒量程测量；温度补偿好、灵敏度高、刚性大、长时稳定性好。
紧凑型设计节省了垂直试验空间
安全载荷：150%额定载荷
拉伸和压缩载荷下线性度优异
纵向和横向刚性高
载荷传感器从其容量的0.4% 到满量程，无精度损失
载荷精度为指示载荷的0.5%
