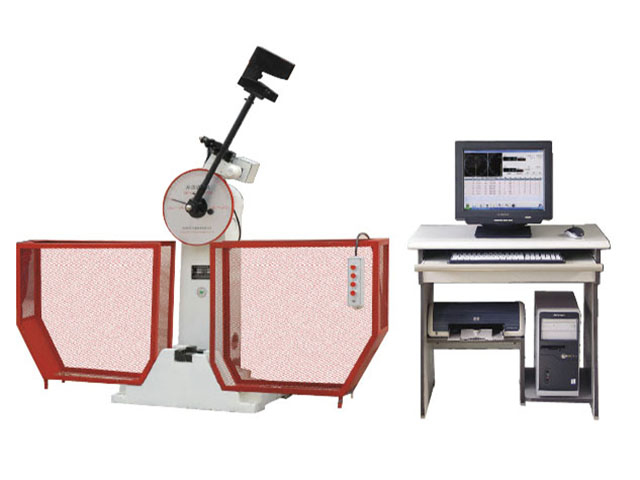

一、 设备名称：微机控制冲击试验机

二、 型    号：JBW-300B

三、主要技术指标：

1、冲击能量：150J、300J

2、摆锤预扬角：150°

3、摆轴中心至冲击点距离：750mm

4、冲击速度：5.2m/s

5、试样支座跨距：40mm

6、钳口圆角：R1-1.5mm

7、冲击刀刃圆角：R2-2.5mm   R8

8、冲击刀厚度：16mm

9、角度±0.1°

10、试样尺寸：10×10×55mm

11、外形尺寸：2124 mm×600 mm×1340 mm

12、试验机净重：450Kg

13、电源：交流三相  380V±10%  50HZ   5A

14、环境条件：周围环境中无腐蚀介质，无震动，无强电磁场干扰。

四、设备主要配置：

l 300焦耳主机一台；

l 150J、300J 摆锤各一个

l 电机一台（装在主机上）；

l 取摆传动装置一套（装在主机上）；

l 自动挂摆装置一套（装在主机上）；

l 保险机构一套（装在主机上）；

l 防护网一套；

l 支座调校器一只；

l 试样对中器一只；

l 光电传感器一只；

l 专用测量软件一套。

l 微机及打印机一台

l 摆锤拆卸器一件；

l 地 脚 螺 钉四个；

l 调整斜铁四块；

l 内六角扳手一支

五、测控部分说明：

1) 品牌电脑

2) 惠普喷墨打印机

3) Windows操作系统为工作平台，屏幕显示，鼠标操作。

4) 软件支持多个摆锤。

5) 记录冲击强度，冲击能量等.也可计算大小平均值和标准偏差。

6) 实验数据自动处理，自动测量摆动周期

7) 系统参数全部开放，用户级操作者掌握系统核心。

8) 具备的数据分析功能，适合于用户进行各类复杂的数据分析。

9) 具备完整的文件操作系统。、试验报告文件、试样文件等。

10) 以ASC码的形式存贮试验数据，可用任何通用商业报表、字处理软件对试验数据进行用户方再处理

11) 单台计算机通过配置AD、I/O等卡板，可满足多台试验机的测控需要。

12) 在线提示，使您的工作得心应手。

13) 支持各类商业通用打印机。

14) 出厂设置可以文件形式存贮，便于恢复。

15) 系统升级简易。

16) 测控系统界面显示

主窗口（如图）是软件操作控制中心。主管试验结果管理.

     测试软件能实时虚拟数码管显示，监控能量值和角度值，并实时保持打击或空摆的冲击能量
