性能特点
l 4.3寸TFT液晶显示
l 中英文可选操作界面
l 基本度：0.05％
l 频率高达1MHz，分辨率10mHz
l 变压器参数测试功能
l 内置直流偏置源
l 201点列表扫描功能
l 10档分选功能，分选结果声光报警
l 存储空间：内置：100组设定文件
l USB扩展：设定文件,CSV格式记录,GIF图像
应用
l 半导体元件： LED驱动集成电路寄生参数测试分析；变容二极管的C-VDC特性； 晶体管或集成电路的寄生参数分析
l 其它元件：
印制电路板、继电器、开关、电缆、电池等的
l 介质材料：
塑料、陶瓷和其它材料的介电常数和损耗角评估
l 磁性材料：
铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估
l 半导体材料：
半导体材料的介电常数、导电率和C-V特性液晶材料：
l 液晶单元：
介电常数、弹性常数等C-V特性
技术参数

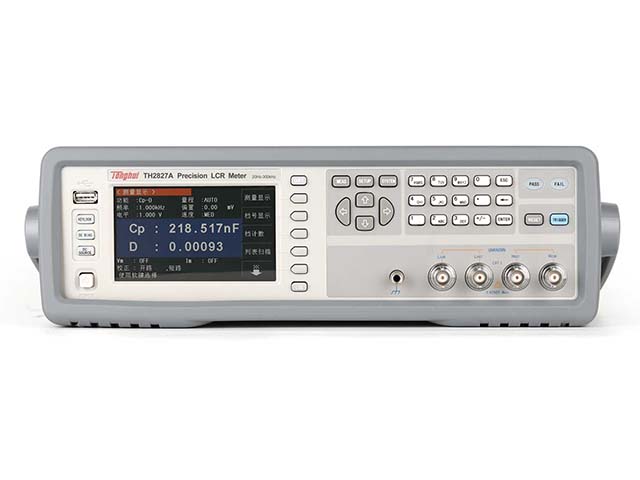

产品型号
TH2827A
TH2827B
TH2827C
显示
4.3 TFT LCD显示器480×272
测量度
0.05
测试频率
20Hz — 300kHz
20Hz — 500kHz
20Hz — 1MHz
AC信号电平
5mVrms — 2Vrms；50μArms — 20mArms
信号源输出阻抗
30Ω、50Ω、100Ω
RDC源内阻
30Ω、50Ω、100Ω
DC偏置
内置: 0V — ±5V；0mA — ±50mA，外接：大120A
测试参数
基本元件
L、C、R、|Z|、D、Q、|Y|、G、X、 θd、θr、RDC、Vm、Im，△
变压器
DCR1(初级，2端), DCR2（次级，2端），M（互感），N，1/N,Phase(相位), Lk(漏感)，C(初、次级电容)
测试速度
快速: 13ms/次；中速: 67 ms/次；慢速: 187 ms/次
列表扫描
201点，扫描参数: 测试频率、AC电压、AC电流、DC BIAS电压、DC BIAS电流
图形扫描分析
------
通用功能
串、并联等效模式，测试电缆长度：0m/1m/平均：1-255次，校准：开路、短路、负载，ALC功能量程选择：自动、手动，触发模式：INT、MAN、EXT、BUS，触发延时：0-999s，键盘锁定功能
独有功能
变压器测试，一键截屏功能，一键记录功能
比较器
10档分选, PASS/FAIL指示,档计数功能
存储
100组仪器内置测试设定文件保存/调用 0—99; USB存储器：设定文件、GIF图像、CSV数据文件
(详见说明书)
