性能特点
l 100Hz,120Hz,1kHz,10kHz 4个典型测试频率
l 4.3寸TFT液晶显示,中英文可选操作界面
l 6位读数分辨率
l 最高测试速度：19ms,支持低频高速: TX4+3ms
l 10档分选，测试分选更完善
l 100组LCRZ仪器设定文件
l 软电源开关
l 支持110V/220V两种电源电压
l 10点列表扫描,支持多频测试分选
l 超低信号源输出失调 (<100μV），满足大电感、共模扼流圈电感测试需求
l 超强抗冲击保护能力
l 开机状态锁按键；
l 空夹具判断
l 数据记录功能
l 截屏功能
l 接口功能、时序、触发延时等更完整

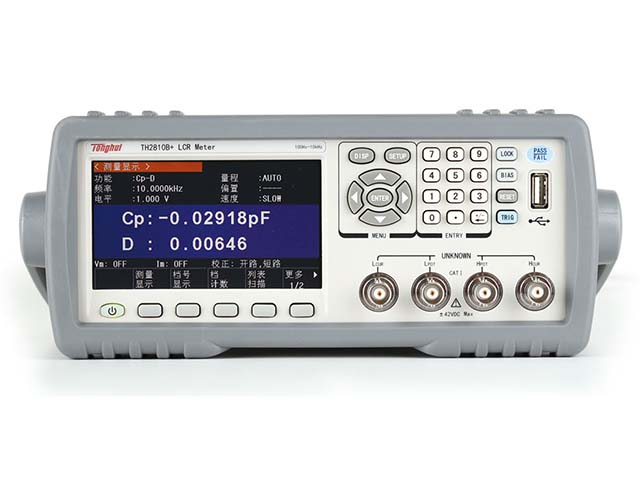

TH2810B+(替代TH2810B)
|
标配 |
RS232/RS485(可选) |
USB HOST |
USB DEVICE |
HANDLER |
支持SCPI、MODBUS协议
体 积 ：215mm(W)x88mm(H)x335mm(D) 净重：3.6kg
技术参数
产品型号
TH2810B+
TH2810B
基本测量准确度
0.1%
测试频率
100Hz,120Hz,1kHz,10kHz
测试参数
L、C、R、|Z|、D、Q、X、θd、θr、Vm、Im、△%
L-Q,C-D,R-Q,|Z|-Q
V/I 监 视
有
------
AC信号电平
0.1Vrms、0.3Vrms、1Vrms
信号源内阻
10Ω , 100Ω
30Ω , 100Ω
测试端配置
5端
测试速度 (ms/次)
快速: 19ms;中速:83ms;慢速: 333ms F≤120Hz 快 速 :4XT+3ms
快速: 67ms；慢速: 400ms（1kHz）
清零功能
开路、短路、负载
开路、短路
列表扫描
10点列表扫描
每扫描点可单独分选,支持多频合并测试分选可对频率，AC电压进行扫描测试
------
等效方式
串联，并联
量程方式
自动，保持
触发方式
内部，手动，外部，总线
内部，手动，外部
平均次数
1-255
------
数学运算
直读，△ABS，△%
直读，△%
延时
触发延时,步进延时: 0—60.000s， 1ms步进
------
比较器
10档分选，BIN1-BIN9,NG,AUX
档 计 数 功 能 PASS，FALL前面板LED显示
五档分选, PASS/FAIL指示
存储
内部非易失性存储
100组LCRZ仪器设定文件
10组内部仪器设定
外部USB存储器
仪器设定文件，CSV数据文件
------
接口
RS232/RS485(可选)、HANDLER、USB HOST、USB DEVICE
RS232、HANDLER、GPIB(选件)
