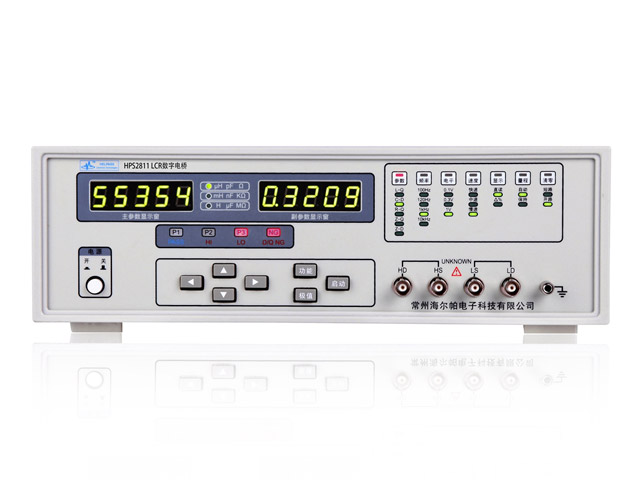

HPS2811
性能特点
v 直读/偏差/相对偏差
v 功能强大、操作简便
v 分选报警和合格、不合格指示灯显示
v 两种可选源阻抗，便于兼容不同LCR表的测试一致性
v 测试电平监视功能
v 设定参数保护功能
v 键盘锁定功能
v 读数稳定性好
应用
l 电容器、电感器、电阻器、变压器、芯片组件和网络元件等半导体元件阻抗参数测量
l 铁氧体、磁芯、非晶体和其它磁性材料的感量和损耗角测量
l 印制电路板、继电器、开关、电缆、电池等的阻抗测量

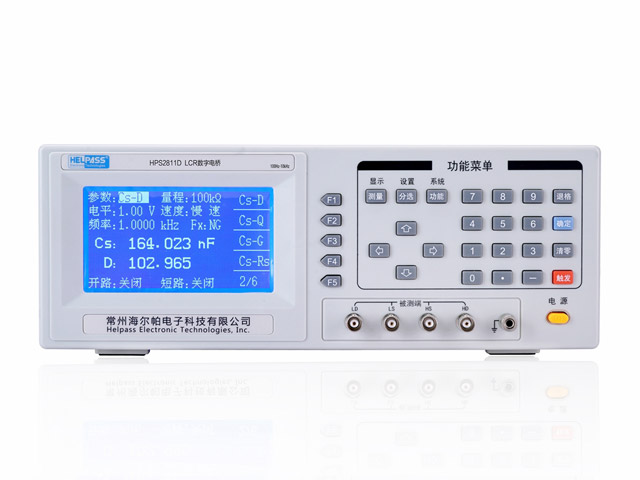

HPS2811D
HPS2811D型LCR数字电桥是HPS2811C升级款，拥有四个典型测量频率和三个典型测量电平，优越的性能和低廉的价格，极大地丰富了用户的选择，广泛应用于各类电子企业产线和高校以及研究所等单位，满足了进货检验及元件评估的多样测量要求。该产品提供的HANDLER及RS232C接口为仪器使用于元件自动分选系统、与计算机通讯及测试过程纪录创造了良好的条件。
性能特点
v 全新升级款中高端电桥
v 操作简便和强大性能的结合
v 直读/偏差/相对偏差
v 两种可选源阻抗，便于兼容不同LCR表的测试一致性
v 读数稳定性好
v 设定参数保护功能
v 键盘锁定功能
v 分选报警和合格、不合格指示灯显示
应用
l 电容器、电感器、电阻器、变压器、芯片组件和网络元件等半导体元件阻抗参数测量
l 铁氧体、磁芯、非晶体和其它磁性材料的感量和损耗角测量
l 印制电路板、继电器、开关、电缆、电池等的阻抗测量
技术参数
|
产品型号 |
HPS2811 |
HPS2811D |
|
性能指标 |
||
|
显示器 |
高清LED数码管显示 |
超大液晶显示 |
|
显示位数 |
5位 |
5位读数分辨率 |
|
测量功能 |
||
|
测量参数 |
L-Q, C-D, R-Q, Z-D,Z-Q |
Z, Cs, Cp, Rs (ESR), Rp, Ls, Lp,θ(Deg), θ(Rad), D (tanδ) , Q |
|
基本精度 |
0.2% |
0.2% |
|
测量速度 |
快速: 15 次/秒，中速: 5次/秒，慢速: 2次/秒 |
快速: 15 次/秒，中速: 5次/秒，慢速: 2次/秒 |
|
等效电路 |
串联，并联 |
串联，并联 |
|
量程方式 |
自动，手动 |
|
|
触发方式 |
内部，手动，外部 |
内部，手动，外部 |
|
校正功能 |
开路 / 短路清零 |
开路 / 短路扫频清零 |
|
测量端 |
四线制（2个检测端和2个驱动端)，5端 |
四线制（2个检测端和2个驱动端)，5端 |
|
显示方式 |
直读，偏差∆ABS、相对偏差∆%和分选结果 |
直读，偏差∆ABS、相对偏差∆%和分选结果 |
|
测试信号 |
||
|
测试频率 |
100Hz,120Hz,1kHz, 10kHz |
100Hz,120Hz,1kHz,10kHz, |
|
测试电平 |
0.1 Vrms, 0.3 Vrms和1 Vrms, |
0.3 Vrms和1 Vrms |
|
输出阻抗 |
30Ω，100Ω |
30Ω，100Ω |
|
测量显示范围 |
||
|
Z, R |
0.0001Ω －99.999MΩ |
0.00001Ω －99.999MΩ |
|
C |
0.01pF －99999µF |
0.01pF －99999μF |
|
L |
0.01µH －99999H |
0.001µH －99999H |
|
Q |
0.0001 －99999 |
0.00001 －9.99999 |
|
D |
0.0001 －9.9999 |
0.00001 －99999.9 |
|
Δ% |
-999.999% －999.999% |
-999.999% －999.999% |
|
分选和接口 |
||
|
分选功能 |
内建比较器：四档：（三档合格，一档不合格），另有一个附属档 |
内建比较器：四档：（三档合格，一档不合格），另有一个附属档 |
|
讯响 |
OFF,IN,HI,LO |
OFF,IN,HI,LO |
|
极值设定方式 |
数值输入上下限数值（仅HPS2817B）,百分比输入上下限+标称值 |
百分比输入上下限+标称值 |
|
接口配置 |
RS-232C接口/HANDLER/USB Device/GPIB（选件） |
RS-232C接口/HANDLER/USB Device/GPIB（选件） |
|
一般规格 |
||
|
操作环境 |
0°C －40°C ，≤90%RH |
0°C －40°C ，≤90%RH |
|
电源要求 |
198V －242V(AC），47.5Hz －63Hz |
198V －242V(AC），47.5Hz －63Hz |
|
功耗 |
≤30 VA |
≤30 VA |
|
尺寸 |
350 mm(宽) x 115 mm(高) x 330 mm(深) |
335 mm(宽) x 120 mm(高) x 320 mm(深) |
|
重量 |
2.5kg |
2kg |
