一、产品概述

◆ 传感器：加速度测速传感器、旋转测速传感器、直线行程传感器安装极为方便，简捷。

◆ 触发方式：内触发、外触发、传感器触发。传感器触发方式可以对手动分合的断路器进行特性试验，如电杆柱上的手动分合开关。

◆ 储能输出：仪器可提供直流可调储能电源，性接好线后无须倒线就可以随时控制电机储能。

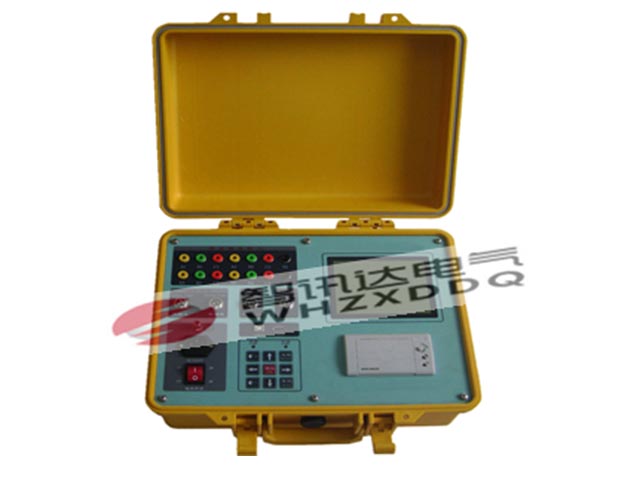

◆ 主机大屏幕、直透式、宽温带背光液晶，对比度电子调节。完善的全中文菜单提示操作，开关动作，显示所有数据及波形图谱。

◆ 主机可存储1000组现场分、合闸试验结果，机内实时时钟，便于存档保存试验日期、时间；USB接口用于数据转移和程序升级。

◆ 仪器具有强大的数据分析功能，能对断路器机械特性的各项指标参数进行有效分析。 内置快速微型打印机，打印所有数据及图谱。

二、产品特点

● 时   间: 12个断口的固有分、合闸时间，同相同期、相间同期。

● 重 合闸: 每断口合－分，分－合,分-合-分；金短时间、无电流间隔时间值。

● 弹   跳: 每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形；每断口的分闸反弹幅值。

● 速   度: 刚分、刚合速度，大速度，时间－行程特性曲线。

● 行   程: 总行程，开距，超程，过冲行程，反弹幅值。

● 电   流: 分、合闸线圈的分、合闸电流值、电阻值、电流波形图。

● 动作电压: 机内提供DC0～270V／20A数字可调断路器动作电源，自动完成断路器的高低压动作试验，测量打印断路器的动作电压值。

三、技术参数

1.1、使用环境

     输入电源  220V±10%  50Hz±10%      大气压力   86～106kPa

     温     度  -20～45℃                湿     度   ≤80%RH

1.2、安全性能

     绝缘电阻  ＞2MΩ

     介电强度  电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。

1.3、基本参数

     ◆时    间： 量程 16000.0ms  分辨率  0.1ms    误差 ≤ 0.1％±1 ms

     ◆速    度： 量程 20.00m/s   分辨率 0.01m/s 误差 ≤ 1％±0.01 m/s

    ◆行    程：
