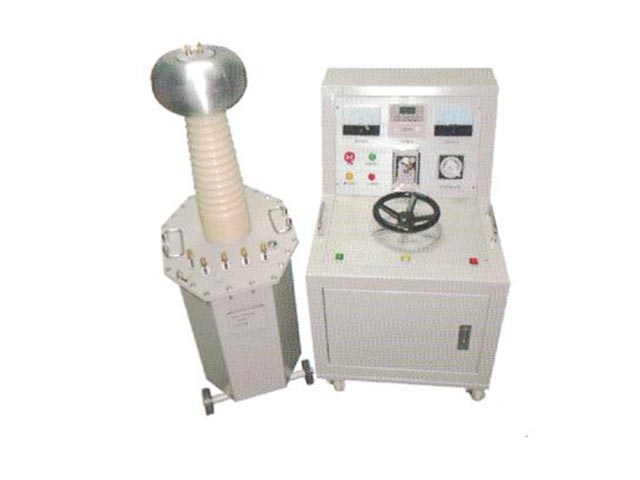

产品特点
1. 监视功能：高压电压 低压电流 零位指示 电源指示 工作指示 计时指示
2. 保护功能：过流保护、零位启动保护、声光语言报警提醒
3. 采用新型时间继电器，计时范围更广（1S～99H）
4. 采用新型电流继电器，更确定、更牢靠，确保人身及设备安全。
5. 试验变压器高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。
6. 试验变压器（5kVA以上）装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特点。
技术参数
1、使用条件：
（1）工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和腐蚀性介质。
（2）环境温度 -20～+50℃
（3）环境湿度 ≤85% RH（无凝结水）
2、控制箱（台）参数：（常规参数见下表）
规格
容量
输入电源
输出电压
重量
(kg)
相数
（V）
（A）
（V）
（A）
2/220
2
1
220
10
0-250
8
14
3/220
3
1
220
15
0-250
12
16
5/220
5
1
220
25
0-250
20
18
10/220
10
1
220
50
0-250
40
80
15/380
15
2
380
37.5
0-430
34.8
90
20/380
20
2
380
50
0-430
46.5
100
25/380
25
2
380
62.5
0-430
58.1
120
30/380
30
2
380
75
0-430
69.7
140
50/380
50
2
380
125
0-430
116.2
160
100/380
100
2
380
250
0-430
232.5
250
说明：如有特殊参数要求，可按用户的技术参数进行设计制作。
3、试验变压器参数：（常规参数见下表）
|
规格 |
容量kVA |
低压侧 |
高压侧 |
高压侧（交直流变压器） |
测量变比 |
60分钟温升℃ |
阻抗电压% |
空载电流% |
质量kg |
|||
|
电压V |
电流A |
交流输出 |
直流输出 |
|||||||||
|
电压kV |
电流mA |
电压kV |
电流mA |
|||||||||
|
1.5/50 |
1.5 |
200 |
7.5 |
50 |
30 |
70 |
21.4 |
500 |
50 |
10 |
<4 |
19.5 |
|
3/50 |
3 |
200 |
15 |
50 |
60 |
70 |
42.9 |
500 |
50 |
10 |
<4 |
27 |
|
5/50 |
5 |
200 |
25 |
50 |
100 |
70 |
71.4 |
500 |
50 |
10 |
<4 |
52 |
|
10/50 |
10 |
200 |
50 |
50 |
200 |
70 |
142.9 |
500 |
50 |
10 |
<4 |
80 |
|
15/50 |
15 |
400 |
37.5 |
50 |
300 |
70 |
214.3 |
500 |
50 |
8 |
<4 |
120 |
|
20/50 |
20 |
400 |
50 |
50 |
400 |
70 |
285.7 |
500 |
50 |
8 |
<4 |
140 |
|
30/50 |
30 |
400 |
75 |
50 |
600 |
70 |
428.6 |
500 |
50 |
8 |
<4 |
155 |
|
50/50 |
50 |
400 |
125 |
50 |
1000 |
70 |
714.3 |
500 |
50 |
8 |
<4 |
184 |
|
10/100 |
10 |
200 |
50 |
100 |
100 |
140 |
71.4 |
1000 |
50 |
10 |
<4 |
135 |
|
15/100 |
15 |
400 |
37.5 |
100 |
150 |
140 |
107.1 |
1000 |
50 |
10 |
<4 |
150 |
|
20/100 |
20 |
400 |
50 |
100 |
200 |
140 |
142.9 |
1000 |
50 |
8 |
<4 |
215 |
|
30/100 |
30 |
400 |
75 |
100 |
300 |
140 |
214.3 |
1000 |
50 |
8 |
<4 |
250 |
|
50/100 |
50 |
400 |
125 |
100 |
500 |
140 |
357.1 |
1000 |
50 |
8 |
<4 |
290 |
|
10/150 |
10 |
200 |
50 |
100 |
66.7 |
140 |
47.6 |
1500 |
50 |
10 |
<4 |
180 |
|
15/150 |
15 |
400 |
37.5 |
150 |
100 |
210 |
71.4 |
1500 |
50 |
8 |
<4 |
200 |
|
20/150 |
30 |
400 |
50 |
150 |
133.3 |
210 |
95.2 |
1500 |
50 |
8 |
<4 |
220 |
|
30/150 |
30 |
400 |
75 |
150 |
200 |
210 |
142.9 |
1500 |
50 |
8 |
<4 |
280 |
|
50/150 |
50 |
400 |
125 |
150 |
333.3 |
210 |
238.1 |
1500 |
50 |
8 |
<4 |
340 |
