主要特点
宽动态范围：140 dB
短扫描时间：4ms 即可扫描完401个点
高温度稳定性：0.01 dB/℃（典型值）
宽功率扫描范围：98 dB
宽IF带宽范围：1 Hz至10 MHz
支持手动和自动校准
高分辨率、12.1" 大型显示屏
触摸屏用户界面
2或4个测试端口
符合*高标准的设计
宽动态范围（不低于9 kHz），可以快速地测量高抑制度 DUT
始数据优异，具备高度
温度稳定性高，支持长时校准间隔
合成器速度快，实现高测量速度
方便地测量有源和无源 RF 组件特性
使用虚拟网络，快速进行嵌入 /去嵌入阻抗匹配
混合模式S参数，测量平衡 DUT的特性
多种分析功能，使迹线数据分析极其简便
宽功率扫描范围和接收机步进衰减器配合放大器测量
时域分析，可用于故障距离（DTF）测量和滤波器调试
网络分析简单易行
菜单结构简洁、清晰，操作效率极高
可针对每个测量任务，对显示配置进行优化
简单且无差错 — 30 秒即可完成自动校准
罗德与施瓦茨可提供2 端口和 4 端口自动校准单元，收货即可使用。不超过30秒，即可完成 R&S®ZNB 的校准（覆盖201个点）。用户可以将适配器连接至校准单元，以匹配DUT使用的不同连接器类型。配用适配器，用户可以重新定义校准单元的特性，并可以将结果数据存储到该单元的内部存储器中。
校准简便 — 支持手动或自动校准
每个测试应用均可找到*佳校准方法
TSM（直通、短路、匹配）—仅需五步操作即可完成全校准
操作简便、无错误— 30 秒即可完成自动校准
生产线上的快速测量
测量时间短
动态范围宽，优化IF带宽，实现极高的测量速度
分段扫描速度快，精度高
可以快速切换仪器的不同设置
简要技术规格
名称
型号
频率范围
基本单元
矢量网络分析仪，2 端口，4.5 GHz, N
R&S®ZNB4
9 kHz 至 4.5 GHz
矢量网络分析仪，4 端口，4.5 GHz, N
R&S®ZNB4
9 kHz 至 4.5 GHz
矢量网络分析仪，2 端口，8.5 GHz, N
R&S®ZNB8
9 kHz 至 8.5 GHz

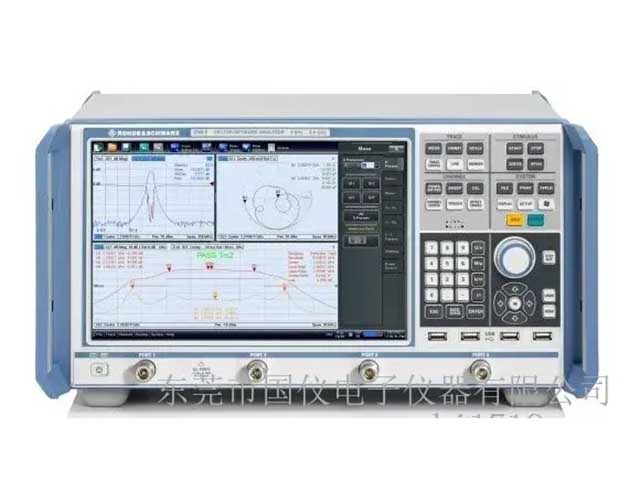

矢量网络分析仪，4 端口，8.5 GHz, N
R&S®ZNB8
9 kHz 至 8.5 GHz
选件
直流偏置器，用于 2 端口 R&S®ZNB
R&S®ZNB-B1
100 kHz 至 4.5/8.5 GHz
直流偏置器，用于 4 端口 R&S®ZNB
R&S®ZNB-B1
100 kHz 至 4.5/8.5 GHz
接收机步进衰减器，端口1，供 R&S®ZNB4 使用
R&S®ZNB4-B31
9 kHz 至 4.5 GHz
接收机步进衰减器，端口2，供 R&S®ZNB4 使用
R&S®ZNB4-B32
9 kHz 至 4.5 GHz
接收机步进衰减器，端口3，供 R&S®ZNB4 使用
R&S®ZNB4-B33
9 kHz 至 4.5 GHz
接收机步进衰减器，端口4，供 R&S®ZNB4 使用
R&S®ZNB4-B34
9 kHz 至 4.5 GHz
扩展功率范围，用于 2 端口 R&S®ZNB4
R&S®ZNB4-B22
9 kHz 至 4.5 GHz
扩展功率范围，用于 4 端口 R&S®ZNB4
R&S®ZNB4-B24
9 kHz 至 4.5 GHz
接收机步进衰减器，端口 1，供 R&S®ZNB8 使用
R&S®ZNB8-B31
9 kHz 至 8.5 GHz
接收机步进衰减器，端口 2，供 R&S®ZNB8 使用
R&S®ZNB8-B32
9 kHz 至 8.5 GHz
接收机步进衰减器，端口 3，供 R&S®ZNB8 使用
R&S®ZNB8-B33
9 kHz 至 8.5 GHz
接收机步进衰减器，端口 4，供 R&S®ZNB8 使用
R&S®ZNB8-B34
9 kHz 至 8.5 GHz
扩展功率范围，用于 2 端口 R&S®ZNB8
R&S®ZNB8-B22
9 kHz 至 8.5 GHz
扩展功率范围，用于 4 端口 R&S®ZNB8
R&S®ZNB8-B24
9 kHz 至 8.5 GHz
精密参考频率
R&S®ZNB-B4
GPIB 接口
R&S®ZNB-B10
DC 输入
R&S®ZNB-B81
时域（TDR）
R&S®ZNB-K2
10 MHz 接收机带宽
R&S®ZNB-K17
附件
校准套件 ( 手动校准 )
校准套件，N，50 Ω
R&S®ZCAN
0 Hz 至 3 GHz
校准套件，N，50 Ω
R&S®ZV-Z270
0 Hz 至 18 GHz
校准套件，3.5 mm
R&S®ZV-Z235
0 Hz 至 26.5 GHz
校准套件，N（m），50 Ω
R&S®ZV-Z121
0 Hz 至 8 GHz
校准套件，N（f），50 Ω
R&S®ZV-Z121
0 Hz 至 8 GHz
校准套件，3.5 mm(m)，50 Ω
R&S®ZV-Z132
0 Hz 至 15 GHz
校准套件，3.5 mm(f)，50 Ω
R&S®ZV-Z132
0 Hz 至 15 GHz
校准单元 ( 自动校准 )
校准单元，4 端口，3.5 mm (f)
R&S®ZV-Z51
300 kHz 至 8 GHz
校准单元，4 端口，N(f)
R&S®ZV-Z51
300 kHz 至 8 GHz
校准单元，4 端口，3.5 mm (f)
R&S®ZV-Z52
10 MHz 至 24 GHz
校准单元，2 端口，N(f)
R&S®ZV-Z53
300 kHz 至 18 GHz
校准单元，2 端口，3.5 mm (f)
R&S®ZV-Z53
300 kHz 至 24 GHz
测试电缆
N(m)/N(m)，50 Ω，0.6 m/1 m 长
R&S®ZV-Z91
0 Hz 至 18 GHz
N(m)/N(m)，50 Ω，0.6 m/0.9 m 长
R&S®ZV-Z191
0 Hz 至 18 GHz
N(m)/3.5 mm(m)，50 Ω，0.6 m/1 m 长
R&S®ZV-Z92
0 Hz 至 18 GHz
N(m)/3.5 mm(m)，50 Ω，0.6 m/0.9 m 长
R&S®ZV-Z192
0 Hz 至 18 GHz
3.5 mm(f)/3.5 mm(m)，0.6 m/1 m 长
R&S®ZV-Z93
0 Hz 至 26.5 GHz
3.5 mm(f)/3.5 mm(m)，0.6 m/0.9 m/1.5 m 长
R&S®ZV-Z193
0 Hz 至 26.5 GHz
硬件附件
USB 键盘
R&S®PSL-Z2
USB 鼠标
R&S®PSL-Z10
19" 机架适配器
R&S®ZZA-KN5
