CEC-3000振动、温度、湿度一体化控制仪

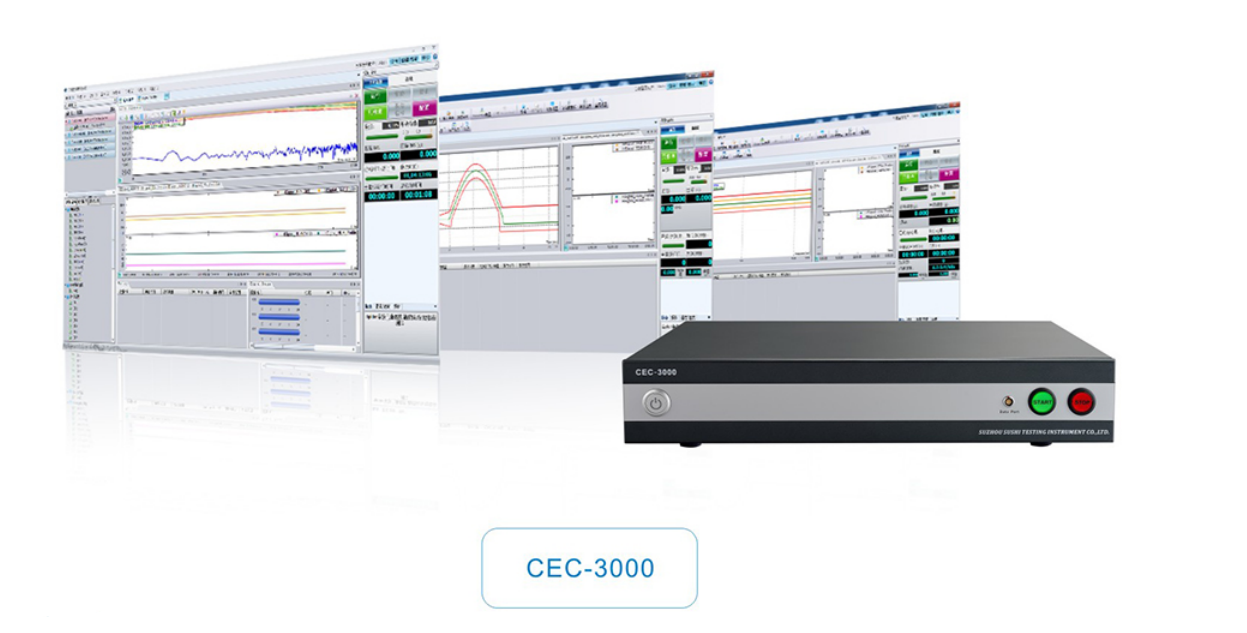

CEC-3000控制仪
CEC-3000是针对三综合试验专门开发的控制仪，控制的对象是电动振动台，制冷机组，电加热组件，加湿组件，CEC-3000集控制，信号采集，信号分析多种功能于一体，是国内首创的一体化综合控制仪。
CEC-3000的振动部分的控制内容和测量内容如同RC-3000振动控制仪
特点
l 采用综合环境一体式CEC3000控制仪（试验设置及显示在同一软件及同一界面显示）
l 振动台与温度箱一体化设计
l 同一界面设置和显示温度振动工作状况
l 正确的时间轴一致
l 多种振动台温度箱接口连接方式
l 多种移动方案，根据场地决定移动振动台或移动温度箱
l 标配8路数字I/O端口
硬件部分
振动输入通道数：基础配置4ch（可扩展）
连接方式：BNC
耦合模式：AC、DC、IEPE、电荷
输入动态范围：100dB
采样频率：102.4kHz
温度输入通道：4ch（可扩展）
传感器类型：T型热电偶或PT100
供电方式：外部直流电源
通讯方式：网络

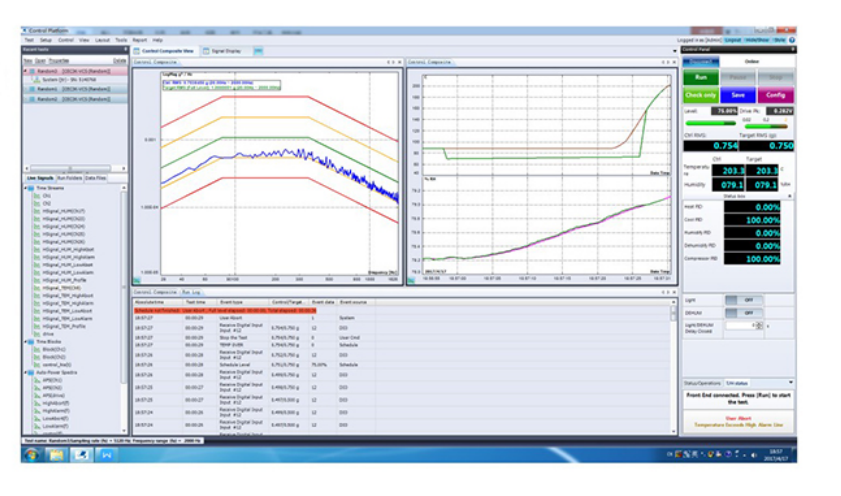

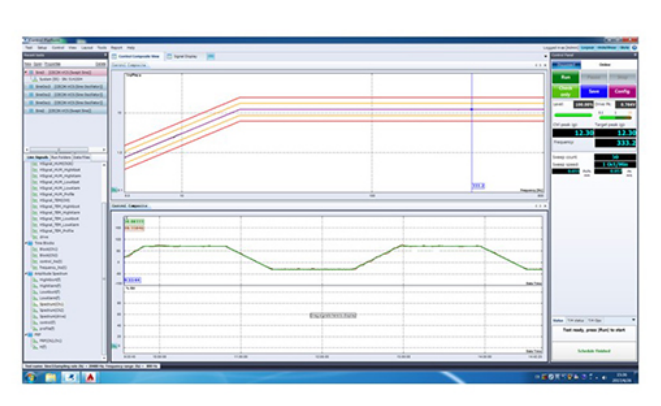

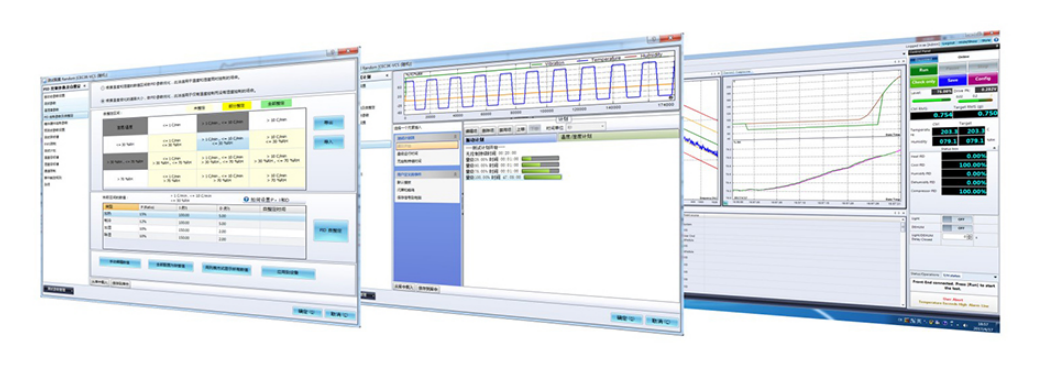

软件部分
特点
l 简单的网络连接：
以太网连接使CEC-3000可以被安装在远离计算机主机的地方。该分部结构可以极大的减少系统噪声和电磁干扰。一台PC机可以通过以太网同时控制多台CEC-3000.因为控制流程与数据读取都在控制机器内部处理，所以以太网连接并不会降低系统的靠谱性。经无线路由器，PC甚至可以非常方便的通过WI-FI对设备进行控制。
l 优质的控制设计：
使用先进的控制算法与简化DSP架构，温湿度的反馈时间被大幅减小。使用优化的自适应PID算法以满足不同温度曲线的控制需求。CEC-3000还提供了针对安全保护的快速响应。
l 集成动态分析功能：
CEC-3000集成了大量的通用信号分析方法，包括：时域信号记录，瞬时信号截取，FFT，自攻谱，传递函数分析。
l 灵活的硬件组合，可以任意叠加成多通道控制系统。
l CEC-3000可连接两种温度传感器，满足更宽温度范围及精度的测量。
l 可扩展的外部继电器控制，可编入试验流程。

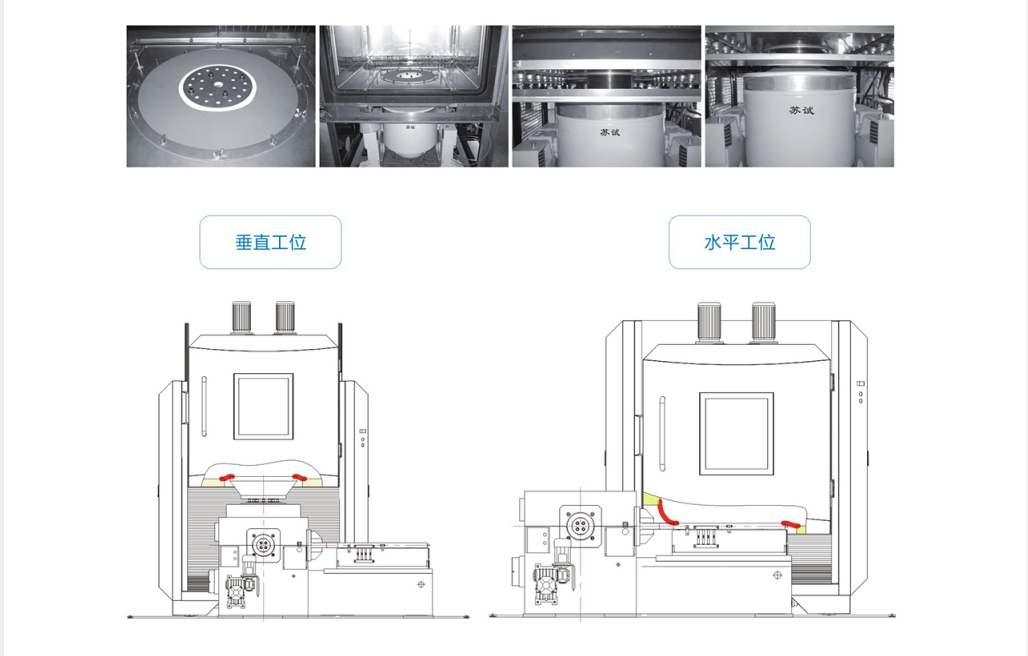

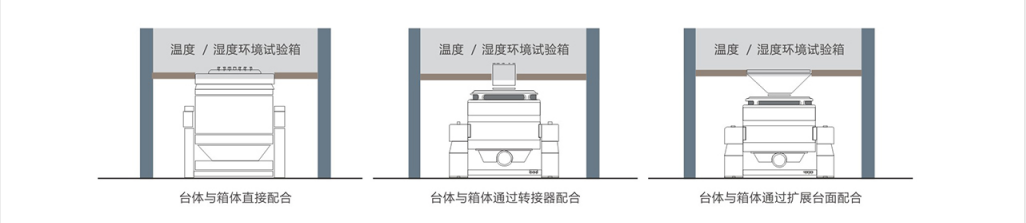

振动台与环境试验箱的配合方式
技术参数:
5℃/min
型号
TH-600
TH-1200
TH-220
TH-3300
TH-6000
TH-8000
TH-10
TH-12
内箱容积L
600
1200
2200
3300
6000
8000
10000
12000
温度范围℃
-70~150
-70~150
-70~150
-70~150
-70~150
-70~150
-70~150
-70~150
温度波动度℃
±0.5
±0.5
±0.5
±0.5
±0.5
±0.5
±0.5
±0.5
温度均匀度℃
≤2
≤2
≤2
≤2
≤2
≤2
≤2
≤2
温度偏差℃
±2
±2
±2
±2
±2
±2
±2
±2
升降温速率
全程平均5℃/min（-45℃~+80℃）
湿度范围RH
20/98
20/98
20/98
20/98
20/98
20/98
20/98
20/98
湿度偏差%RH
±5
±5
±5
±5
±5
±5
±5
±5
内箱尺寸
宽mm
800
1100
1400
1500
2000
2000
2000
2200
深mm
800
1100
1400
1500
2000
2000
2000
2200
高mm
950
1000
1100
1500
1500
2000
2500
2500
振动台配合尺寸
垂直台mm
600
800
1200
1200
1500
1500
1500
1800
水平台mm
600/600
800/800
1200/1200
1200/1200
1500/1500
1500/1500
1500/1500
1800/1800
控制仪
CEC-3000
电源
3/N/PE AC380V±10%，50Hz
额定功率kW
15
30
35
38
45
50
60
65
冷却水流量
（温度：+28℃）m³/h
5
6
8
10
15
20
25
25
10℃/min
额定功率kW
20
30
45
50
/
/
/
/
冷却水流量
（温度：+28℃）m³/h
6.5
8.5
10
12
/
/
/
/
15℃/min
额定功率kW
25
35
65
70
/
/
/
/
冷却水流量
（温度：+28℃）m³/h
8
10
15
20
/
/
/
/
