性能特点
l 微处理器控制全部功能数字化
l 操作简单、精度高
l 可快速完成圈数的测量
l 具有开路和短路清零校准功能
l 广泛的适用性
YG35型
铁芯测试仪YG35尤其适合对漏电开关中的互感铁芯进行检验，因为仪器的测量配置可完全模拟被测闭合铁
在漏电开关中的实际设计条件和运行状态。在漏电开关的生产流程中，用本仪器可对闭合铁芯进行逐个
验，快速判断闭合铁芯的伏安特性合格与否，避免造成后续绕线、装机等工序的不必要的浪费，保证产质
量。
性能特点
l 测量频率为50/60Hz
l 初级磁化电流0-200.0mA连续可调
l 次级感应电压测量分三个量程：0-200.0Mv、0-2.000mV和0-20.00mV
l 用本仪器进行测量时，初、次级均为单匝
l 测试工装利用话筒插头穿过被测闭合铁芯的简便操作，即可完成快速检验工作
技术参数
|

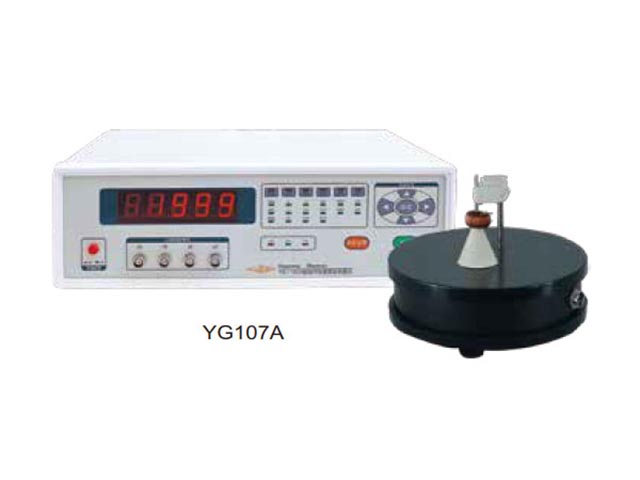

仪器型号 |
YG107A |
|
测试参数 |
磁环线圈圈数 |
|
圈数测量分辨率 |
±0.1% |
|
被测线圈圈数范围 |
10~10000圈 |
|
分选功能 |
绝对误差/百分比误差/关 |
|
讯响选择 |
不合格/合格/关 |
|
测量方式 |
连续/单次 |
|
测量端 |
4端 |
|
工作电源电压 |
220V±10% 50Hz |
|
重量 |
约5kg |
|
外形尺寸 |
主机350*110*390（mm）测试台190*160（mm） |
|
仪器型号 |
YG35 |
|
初级磁化电流范围 |
0-200.0mA |
|
初级磁化电流准确度 |
±1.0%读数值 ±1.0%满度值 |
|
次级感应电压测量范围 |
0-200.0mV（分辨率为0.1mV） 0-20.00mV（分辨率为0.01mV） 0-2.000mV（分辨率为0.001mV） |
|
次级感应电压测量准确度 |
0-200.0mV±1.0% 读数值±1.0%满度值 其他量程 ±0.2%读数值 ±2.0%满度值 |
|
工作电源电压 |
220V±10% 50Hz |
|
外形尺寸 |
270*130*310mm |
|
重量 |
4kg |
