产品特点
本系列产品铁芯为单相芯式，采用优质冷轧取向硅钢片叠制而成，紧固方式采用钢材作夹件。
高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。
低压线圈在外,仪表线圈为一独立绕组，一般情况下为100V。

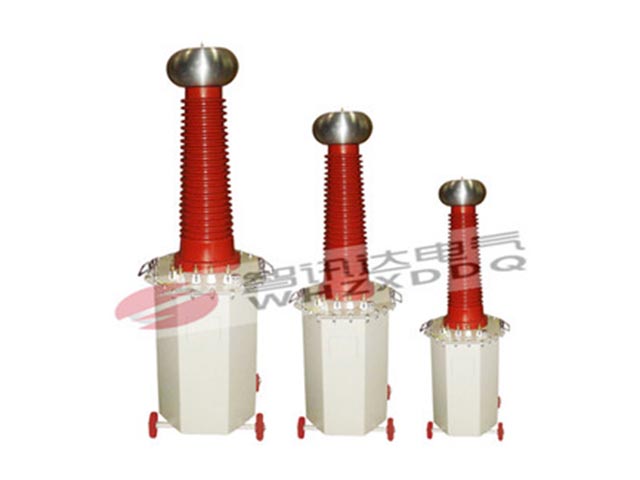

壳体为八角形，10kVA以上的试验变压器装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特点。
YD系列油浸式试验变压器为单相变压器，用工频220V或380V电源接入操作箱（台），经操作箱内自耦调压器调节至0-200V或0-400V电压输出至试验变压器的初组绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。
本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。
技术参数
试验变压器参数：（常规参数见下表）
|
规格 |
容量kVA |
低压侧 |
高压侧 |
高压侧（交直流变压器） |
测量变比 |
60分钟温升℃ |
阻抗电压% |
空载电流% |
质量kg |
|||
|
电压V |
电流A |
交流输出 |
直流输出 |
|||||||||
|
电压kV |
电流mA |
电压kV |
电流mA |
|||||||||
|
1.5/50 |
1.5 |
200 |
7.5 |
50 |
30 |
70 |
21.4 |
500 |
50 |
10 |
<4 |
19.5 |
|
3/50 |
3 |
200 |
15 |
50 |
60 |
70 |
42.9 |
500 |
50 |
10 |
<4 |
27 |
|
5/50 |
5 |
200 |
25 |
50 |
100 |
70 |
71.4 |
500 |
50 |
10 |
<4 |
52 |
|
10/50 |
10 |
200 |
50 |
50 |
200 |
70 |
142.9 |
500 |
50 |
10 |
<4 |
80 |
|
15/50 |
15 |
400 |
37.5 |
50 |
300 |
70 |
214.3 |
500 |
50 |
8 |
<4 |
120 |
|
20/50 |
20 |
400 |
50 |
50 |
400 |
70 |
285.7 |
500 |
50 |
8 |
<4 |
140 |
|
30/50 |
30 |
400 |
75 |
50 |
600 |
70 |
428.6 |
500 |
50 |
8 |
<4 |
155 |
|
50/50 |
50 |
400 |
125 |
50 |
1000 |
70 |
714.3 |
500 |
50 |
8 |
<4 |
184 |
|
10/100 |
10 |
200 |
50 |
100 |
100 |
140 |
71.4 |
1000 |
50 |
10 |
<4 |
135 |
|
15/100 |
15 |
400 |
37.5 |
100 |
150 |
140 |
107.1 |
1000 |
50 |
10 |
<4 |
150 |
|
20/100 |
20 |
400 |
50 |
100 |
200 |
140 |
142.9 |
1000 |
50 |
8 |
<4 |
215 |
|
30/100 |
30 |
400 |
75 |
100 |
300 |
140 |
214.3 |
1000 |
50 |
8 |
<4 |
250 |
|
50/100 |
50 |
400 |
125 |
100 |
500 |
140 |
357.1 |
1000 |
50 |
8 |
<4 |
290 |
|
10/150 |
10 |
200 |
50 |
100 |
66.7 |
140 |
47.6 |
1500 |
50 |
10 |
<4 |
180 |
|
15/150 |
15 |
400 |
37.5 |
150 |
100 |
210 |
71.4 |
1500 |
50 |
8 |
<4 |
200 |
|
20/150 |
30 |
400 |
50 |
150 |
133.3 |
210 |
95.2 |
1500 |
50 |
8 |
<4 |
220 |
|
30/150 |
30 |
400 |
75 |
150 |
200 |
210 |
142.9 |
1500 |
50 |
8 |
<4 |
280 |
|
50/150 |
50 |
400 |
125 |
150 |
333.3 |
210 |
238.1 |
1500 |
50 |
8 |
<4 |
340 |
