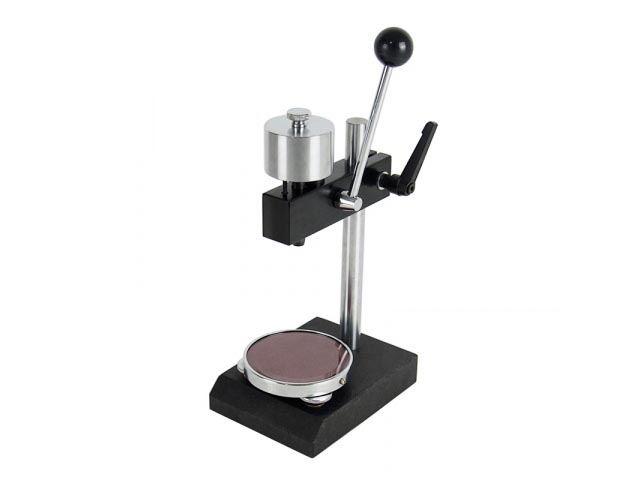

结构示意图：

使用方法：

1、安装调试：

（1） 测试架应放置在稳固平整的工作台上，然后调整横臂高度。操作时右手松开胶木星形把手，左手提升横臂使硬度计安装杆底部距离圆形平台台面约110mm左右，旋紧胶木星形把手（硬度计安装杆应对准圆形平台中心）。

（2） 把硬度计上端的防尘帽旋下，然后把硬度计旋入测试架的安装杆，并旋紧（旋紧时不能用力过大，否则会损坏硬度计），旋紧后如硬度计表面不对准操作者，可以松开砝码顶上的方位调整旋钮，然后转动硬度计至理想角度后再旋紧方位调整旋钮。

（3） 松开横臂上的胶木星形把手，左手再次调整横臂高度，至硬度计压脚底面距离测试架圆形平台台面10mm左右时，旋紧把手压下测试架手柄，使压脚与圆形台面完全接触，慢慢转动圆形台面下的两个微调手轮，直至硬度计显示100度（±1度）。此时测试架和硬度计安装调试结束。

2、试样要求：

    试样必须平整，厚度不少于6mm，并且有足够的面积，压针和试样接触位置距离试样边缘不少于12mm。

3、橡塑试样硬度的测试方法：

   把试样放在圆形平台上，松开横臂上星形把手，调整横臂高度，至硬度计压脚底面距离试样被测面5mm左右，旋紧横臂上星形把手。压下手柄，使硬度计在定荷砝码重力作用下压脚和试样完全接触时1秒内读数，硬度计显示的数值，就是被测试样的硬度值。为了提高测试准确度，在测点相距至少6mm的不同位置测量 5次取其平均值。
