特點說明

*高1000V測試電壓

測試畫面更俱親和力,方便品管隨線抽檢

導通電阻可測至500Ω

單邊點測同時進行測試

斷短路判定分邊更為準確

絕緣測試速度大大提高

可作線材單邊測試/絶緣測試

系統提供統計與列印功能

測試項目

項目

符號

量測範圍

斷/短路

O/S

2KΩ~50KΩ

瞬間短斷路測試

2KΩ~50KΩ

斷短路端點判斷

導通測試

COND

Max.50.0Ω

Intermittent Cond.

Max.50.0Ω

電阻測試

R

Max.1MΩ

電容測試

C

10pF~1uF

二極体測試

D

0-7V

絕緣電阻

IR

1MΩ~1000MΩ

單邊測試.點測.循序測試

高壓測試(限8683FA機種)

Hipot

Max.5mA

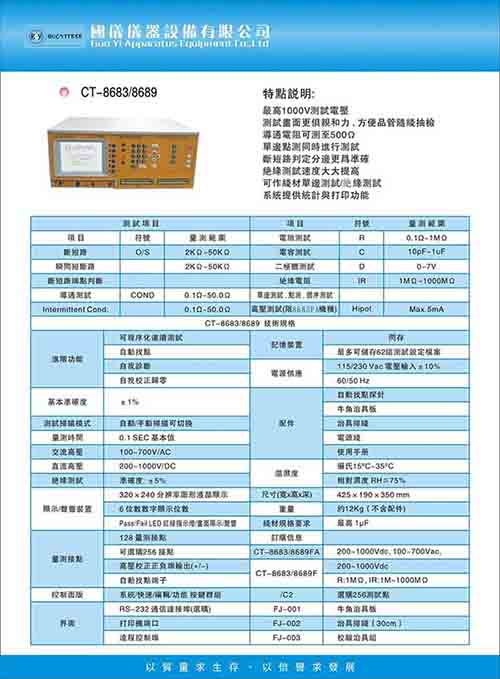

CT-8683．技術規格

進階功能



基本準確度

測試掃瞄模式
量測時間

可程式化連續測試
自動找點
自我診斷
自我校正歸零
DCR±5%
IR     ±5%
自動/短路掃瞄可切換
0.1 SEC 基本值

量測頻率與訊號
       直流高壓


       絕緣測試

200~1000Vdc

100~700Vac

準確度: ±5%

顯示/聲響裝置

320×240 解析度圖形液晶顯示
6 位數數位顯示位數
Pass/Fail LED 紅綠指示燈/畫面顯示/聲響

量測接點

128 量測接點
可選購256 接點
高壓校正正負端輸出(+/-)
自動找點端子

控制面版
介面

系統/快速/編輯/功能 按鍵群組
RS-232 通信連接埠
印表機埠
遠端控制埠

記憶裝置

快閃記憶體
*多可儲存62組測試設定檔案

電源供應

配件

115/230 Vac 電壓輸入±10%
60/50 Hz
自動找點探針
牛角治具板
治具排線
電源線

使用手冊

溫濕度

攝氏15ºC~35ºC
相對濕度 RH≦75%

尺寸(寬x高x深)
重量
線材規格要求

425×190×350 mm
約14Kg（不含配件)
*高 1µF

訂購資訊
  CT-8683FA
  CT-8683F

       /C2
      FJ-001
      FJ-002
      FJ-003



200~1000Vdc, 100~700Vac,
200~1000Vdc

R:1MΩ, IR:1M~1000MΩ
選購256測試點
牛角治具板
治具排線（30cm）
校驗治具組
