性能特点
v 人性化操作界面，显示内容丰富直观
v 多种测量模式兼容不同类型环形压敏电阻
v 可实时显示高运算量的α值
v 双电压测量泄露电流
v 仪器可自动分选归档
v 具有记忆、运算、保持、自检、泄漏报警等功能
v 具有短路保护、过流保护等功能
v 专业的通讯接口可以与PC可实时而地分析环形压敏电阻各项数据
应用
l 钛酸锶（SrTiO3）材质环形压敏电阻器
l 氧化锌（ZnO）材质环形压敏电阻
l 环形陶瓷介质基片和连结在环形陶瓷介质基片上的复合电极
l 具备电压正温度系数特性的异形-环形压敏电阻器
技术参数
|
产品型号 |

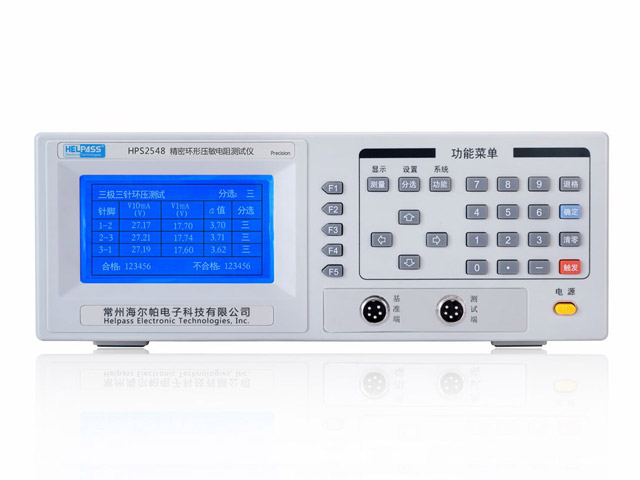

HPS2548 |
|
性能指标 |
|
|
显示器 |
超大液晶显示 |
|
显示位数 |
4位 |
|
测量功能 |
|
|
测量模式 |
三极三针（3探针法）、三极四针（4探针法）、三极六针（6探针法）、五极五针（5探针法）、七极七针（7探针法）、双面三极四针（8探针法） |
|
电压测量精度 |
0.2%±0.1V |
|
压比Kr |
1.000～999.9 |
|
非线性系数α |
0.00～999.9 |
|
测量速度 |
三极显示压比：快速: 105mS，中速: 145mS，慢速: 220mS + 9个测试时间 三极显示α值：快速: 110mS，中速: 152mS，慢速: 224mS + 9个测试时间 五极显示压比：快速: 175mS，中速: 240mS，慢速: 360mS + 15个测试时间 五极显示α值：快速: 182mS，中速: 247mS，慢速: 367mS + 15个测试时间 六极显示压比：快速: 209mS，中速: 287mS，慢速: 430mS + 18个测试时间 六极显示α值：快速: 217mS，中速: 295mS，慢速: 440mS + 18个测试时间 七极显示压比：快速: 235mS，中速: 326mS，慢速: 494mS + 21个测试时间 七极显示α值：快速: 246mS，中速: 337mS，慢速: 505mS + 21个测试时间 |
|
量程方式 |
自动，手动 |
|
触发方式 |
内部，手动，外部 |
|
平均次数 |
1-255次 |
|
校正功能 |
短路清零 |
|
测量端 |
四线制（2个检测端和2个驱动端)，5端 |
|
显示方式 |
直读，绝对偏差∆ABS、相对偏差∆%和分选结果 |
|
信号源 |
|
|
输出电压 |
35V，75V |
|
恒流精度 |
10mA±0.05mA；1.00mA±0.01mA |
|
分选和接口 |
|
|
分选功能 |
内建比较器：8组合格和1组不合格 |
|
信号输出 |
BIN1~BN8,NG |
|
讯响 |
OFF,IN,HI,LO |
|
极值设定方式 |
数值输入上下限数值,百分比输入上下限+标称值 |
|
接口配置 |
RS-232C接口/HANDLER/USB Device/GPIB（选件） |
|
一般规格 |
|
|
操作环境 |
0°C －40°C ，≤90%RH |
|
电源要求 |
198V －242V(AC），47.5Hz －63Hz |
|
功耗 |
≤60 VA |
|
尺寸 |
335 mm(宽) x 120 mm(高) x 320 mm(深) |
|
重量 |
5kg |
