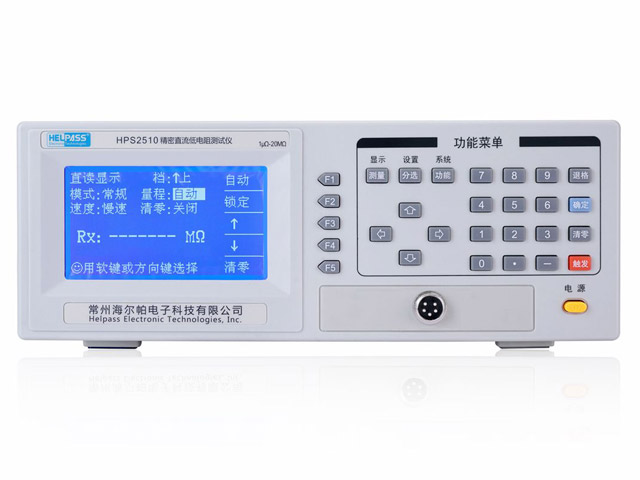

HPS2510
性能特点
v 最高电阻精度：0.05%
v 电阻分辨率：1µΩ
v 具有低阻测试模式，有效保护被测件
v 最快速度可达30次/秒
v 最高10档量程，手动和自动模式
v 档号显示及档计数功能
v 中英文可选操作界面
v 专业的通讯接口可以与PC进行数据通讯及对仪器的远程控制
应用
l 各种开关接触电阻
l 漆包线电阻、小线径线圈内阻（如耳机线圈）
l 接插件接触电阻
l 继电器线包和触点电阻
l 变压器、电感器、电机、偏转线圈绕线电阻
l 焊点接触电阻
l 导线电阻

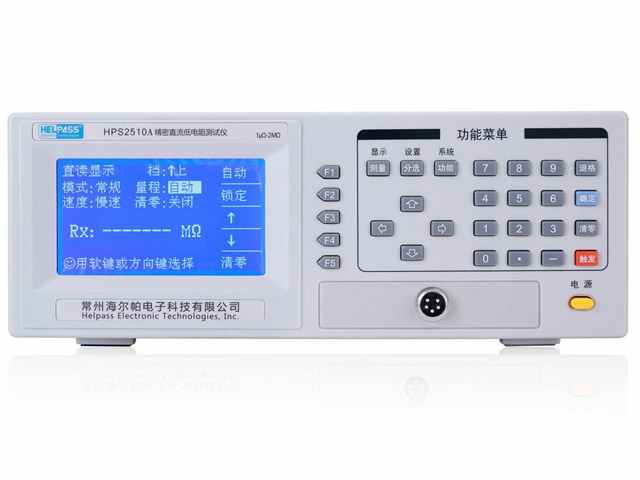

HPS2510A
精密直流低电阻测试仪
HPS2510A精密直流低电阻测试仪是海尔帕科技全新设计的高精度、高稳定性的宽测试范围的直流电阻测试仪，采用高性能ARM微处理器和高密度SMD贴装工艺，海尔帕科技优化和创新了测量技术，很好地消除了热电对被测元件接触的影响而引起的潜在误差；温度补偿和温度转换功能能免除环境温度对测试工作的影响；失调电压补偿功能能够有效消除被测件的自身的电动势以及接触电势差；HPS2510A拥有超高速的测试速度以及丰富的通讯接口，可以通过Handler接口输出多档不同边界的比较结果信号，便于生产线上的自动化操作。
性能特点
v 最高电阻精度：0.05%
v 电阻分辨率：1µΩ
v 具有低阻测试模式，有效保护被测件
v 最快速度可达30次/秒
v 最高10档量程，手动和自动模式
v 档号显示及档计数功能
v 中英文可选操作界面
v 专业的通讯接口可以与PC进行数据通讯及对仪器的远程控制
应用
l 各种开关接触电阻
l 漆包线电阻、小线径线圈内阻（如耳机线圈）
l 接插件接触电阻
l 继电器线包和触点电阻
l 变压器、电感器、电机、偏转线圈绕线电阻
l 焊点接触电阻
l 导线电阻

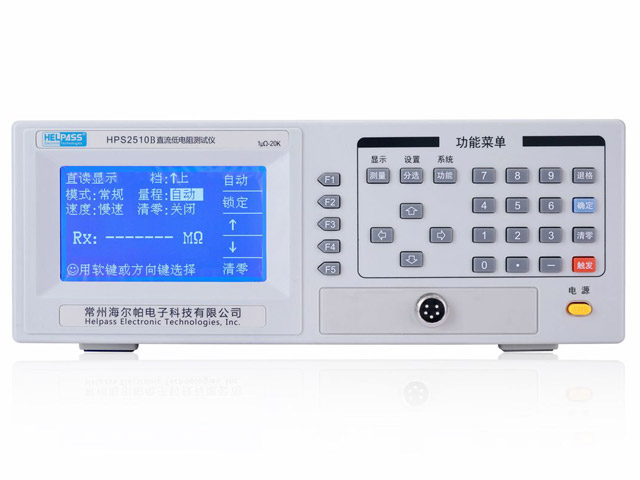

HPS2510B
精密直流低电阻测试仪
HPS2510B精密直流低电阻测试仪是海尔帕科技全新设计的高精度、高稳定性的宽测试范围的直流电阻测试仪，采用高性能ARM微处理器和高密度SMD贴装工艺，海尔帕科技优化和创新了测量技术，很好地消除了热电对被测元件接触的影响而引起的潜在误差；温度补偿和温度转换功能能免除环境温度对测试工作的影响；失调电压补偿功能能够有效消除被测件的自身的电动势以及接触电势差；HPS2510B拥有超高速的测试速度以及丰富的通讯接口，可以通过Handler接口输出多档不同边界的比较结果信号，便于生产线上的自动化操作。
性能特点
v 最高电阻精度：0.1%
v 电阻分辨率：1µΩ
v 具有低阻测试模式，有效保护被测件
v 最快速度可达30次/秒
v 最高10档量程，手动和自动模式
v 档号显示及档计数功能
v 中英文可选操作界面
v 专业的通讯接口可以与PC进行数据通讯及对仪器的远程控制v
应用
l 各种开关接触电阻
l 漆包线电阻、小线径线圈内阻（如耳机线圈）
l 接插件接触电阻
l 继电器线包和触点电阻
l 变压器、电感器、电机、偏转线圈绕线电阻
l 焊点接触电阻
技术参数
|
产品型号 |
HPS2510 |
HPS2510A |
HPS2510B |
|
性能指标 |
|||
|
显示器 |
高清LCD液晶显示 |
高清LCD液晶显示 |
高清LCD液晶显示 |
|
显示位数 |
6位 |
6位 |
5位 |
|
测量功能 |
|||
|
基本精度 |
0.05% |
0.05% |
0.1% |
|
测量范围 |
1µΩ －20MΩ |
1µΩ －2MΩ |
1µΩ －200kΩ |
|
测试电流 |
1µA －1A |
1µA －1A |
10µA －1A |
|
量程方式 |
10量程自动和手动 |
9量程自动和手动 |
7量程自动和手动 |
|
测量速度 |
快速: 30 次/秒，中速: 15次/秒，慢速: 5 次/秒 |
快速: 30 次/秒，中速: 15次/秒，慢速: 5 次/秒 |
快速: 30 次/秒，中速: 15次/秒，慢速: 5 次/秒 |
|
触发方式 |
内部，手动，外部，总线 |
内部，手动，外部，总线 |
内部，手动，外部，总线 |
|
触发延时 |
0 －9999mS |
0 －9999mS |
0 －9999mS |
|
平均次数 |
1-255次 |
1-255次 |
1-255次 |
|
校正功能 |
短路清零 |
短路清零 |
短路清零 |
|
测量端 |
四线制（2个检测端和2个驱动端)，5端 |
四线制（2个检测端和2个驱动端)，5端 |
四线制（2个检测端和2个驱动端)，5端 |
|
温度补偿 |
补偿范围：0-80°C，准确度：0.2°C（选件） |
补偿范围：0-80°C，准确度：0.2°C（选件） |
补偿范围：0-80°C，准确度：0.2°C（选件） |
|
显示方式 |
直读，绝对偏差∆ABS、相对偏差∆%和分选结果 |
直读，绝对偏差∆ABS、相对偏差∆%和分选结果 |
直读，绝对偏差∆ABS、相对偏差∆%和分选结果 |
|
分选和接口 |
|||
|
分选功能 |
内建16组比较器：14档合格、上超和下超 |
内建16组比较器：14档合格、上超和下超 |
内建16组比较器：14档合格、上超和下超 |
|
信号输出 |
BIN1~BN13,HI,IN、LO |
BIN1~BN13,HI,IN、LO |
BIN1~BN13,HI,IN、LO |
|
讯响 |
OFF,IN,HI,LO(音量可调） |
OFF,IN,HI,LO(音量可调） |
OFF,IN,HI,LO(音量可调） |
|
极值设定方式 |
绝对数值输入上下限数值,百分比输入上下限+标称值 |
绝对数值输入上下限数值,百分比输入上下限+标称值 |
绝对数值输入上下限数值,百分比输入上下限+标称值 |
|
接口配置 |
RS-232C接口/HANDLER/USB Device/GPIB（选件） |
RS-232C接口/HANDLER/USB Device/GPIB（选件） |
RS-232C接口/HANDLER/USB Device/GPIB（选件） |
|
一般规格 |
|||
|
操作环境 |
0°C －40°C ，≤90%RH |
0°C －40°C ，≤90%RH |
0°C －40°C ，≤90%RH |
|
电源要求 |
198V －242V(AC），47.5Hz －63Hz |
198V －242V(AC），47.5Hz －63Hz |
198V －242V(AC），47.5Hz －63Hz |
|
功耗 |
≤15 VA |
≤15 VA |
≤15 VA |
|
尺寸 |
335 mm(宽) x 120 mm(高) x 320 mm(深) |
335 mm(宽) x 120 mm(高) x 320 mm(深) |
335 mm(宽) x 120 mm(高) x 320 mm(深) |
|
重量 |
2.5kg |
2.5kg |
2.5kg |
