技术参数：
|
规格型号: EPR201512 |
|||||||||
|
测量范围(mm) |
外形尺寸(mm) |
主机重量(Kg) |
承受重量(Kg) |
||||||
|
X |
Y |
Z |
L |
W |
H |
|
|
||
|
1500 |
2000 |
1200 |
3250 |
2450 |
3900 |
8800 |
2500 |
||
|
精度指标： |
|||||||||
|
空间测量示值误差 （µm）L:mm |
探测误差（µm） |
分辨率（µm） |
|||||||
|
4.2+ L/200 |
4.3 |
0.1 |
|||||||
|
运动速度(mm/s) ：450 |
|||||||||
技术优势：

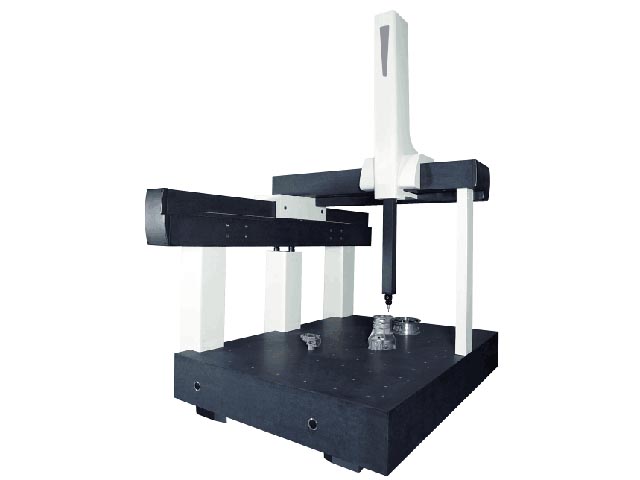

整体落地式花岗岩工作台，使其具有刚性好、承载能力强、工件放置空间宽阔、装卸便捷的特点。三轴导轨均采用优质花岗岩材料，使三轴具有相同的温度特性，因而具有良好的温度稳定性、抗时效变形能力，刚性好、几何变形小；与专业花岗岩生厂商联合开发的新式花岗岩导轨加工检验工艺，将花岗岩导轨的加工精度提高到一个新的等级。
采用高精度空气轴承，环抱式轴承布局设计，提高了机器的刚性和稳定性，即使长期工作，也能保持很高的精度，同时确保了机器优异的动态特性。
特有非线性弹簧系统的应用降低了导轨微小误差对测量精度的影响，同时保证设备具有更高的环境温度适应性。
Y向主导轨采用高架结构形式，减少了运动部件的惯量，并使传动部件更加靠近惯量中心，即使大规格的测量机也能保证良好的运动特性和精度稳定性；
主导轨采用加长设计以增大导向空气轴承的跨距，大幅提高了主导轨的导向精度。
长轴采用高精度齿型传动，使得长距离传动也能具有很高的传动刚性；另外两轴采用高性能同步带传动，不但可以获得很高的运动速度以提高测量效率，还可以限度的降低传动惯量以提高运动加速度；
