视场范围宽大
低畸变、高分辨率高景深（≥6mm） 各式数码模拟相机自动聚焦

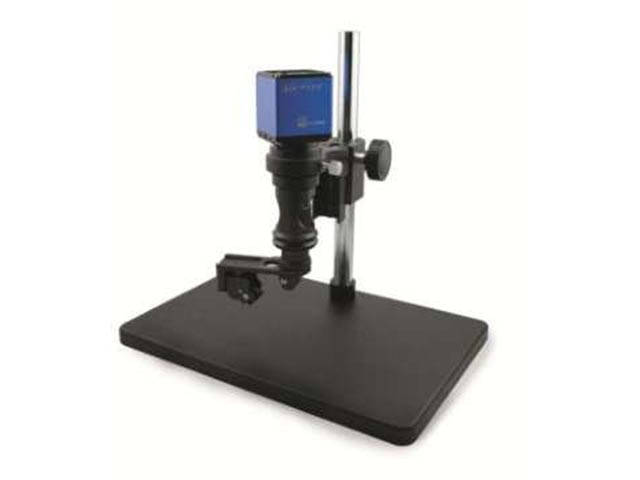

HZ7010 变焦显微镜体可广泛应用于机械、半导体、微电子以及焊点检测工业。变焦透镜分辨率高、图像清晰。
通过测量系 统的手动 调焦稳定 装置， 标注有倍 数刻度， 预先设 置了 0.3X, 0.5X,1X,1.5X,2.2X。
可提供相匹配物镜的不同倍数、视场和景深。
|
主机变倍范围 |
0.3X~2.25X |
|
变焦比 |
1:7 |
|
成像分辨率 |
高清 500 万像素，HDMI 输出方式 |
|
放大倍数 |
16X~121X（配置 1/2.5 芯片，21.5 寸显示器时） |
|
视场范围 |
2.2mm-17mm（配置 1/2.5 芯片，21.5 寸显示器时） |
|
工作距离 |
45.66mm~99mm，标准工作距离为 95mm |
|
光学物镜 |
0.5X，1X , 2.0X（2x 不支持 2D/3D 旋转物镜附件） |
产品光学参数：
物镜
0.5X
1X
2X
N.A.
0.0058-0.041
0.012-0.08
0.014-0.1
Res.(lp/mm)
17.3-122
35.8-238
41-298
MAG.
0.16X-1.13X
0.3X-2.25X
0.65X-4.55X
D.O.F.(mm)
16.3-0.33
6-0.086
2.8-0.055
W.D.(mm)
190
95
45.6
F.O.V.(mm) 1/2″
50-7
25-3.5
12.3-1.8
与其它常规 3D 显微镜的区别：
|
|
|
常规三维显微镜 |
EC-S3 高清三维显微镜 |
|
1 |
物镜倍数 |
0.35-2.25 |
0.3-2.25 |
|
2 |
输出方式 |
视频观测，常用 VGA 输出 |
视频观测，高清 HDMI 输出 |
|
3 |
图片保存 |
不带存贮，或输出 130W 图像 |
U 盘存贮，高清 HDMI 输出 200W 图像 |
|
4 |
帧速 |
25 帧/秒 |
60 帧/秒 |
|
5 |
光源 |
常规光源，易反光 |

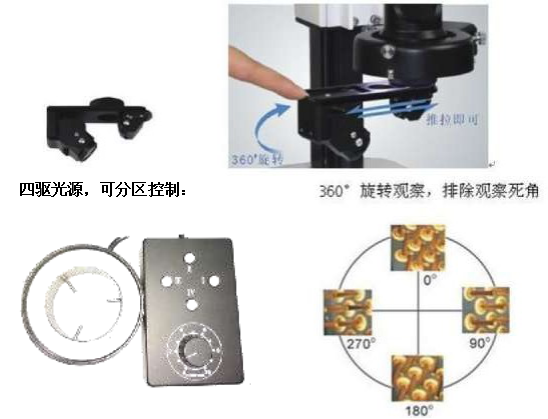

四驱光源，可单独控制扇区亮暗，同时 3D 效果时基本不反光，光折射模 式不同 |
|
6 |
对焦模式 |
变倍时需调节升降组高度，2D 切换 3D 时，需要调节焦距，旋转3D，不能围绕中心旋转 |
高倍齐焦，变倍时无需调节焦距，2D 切换 3D 时无需调焦，中心位置不偏移，旋转 3D，围绕中心旋转 |
|
7 |
镜头分辨率 |
支持 130W 像素无失真 |
支持 500W 像素无失真 |
|
8 |
相机功能 |
常规显示成像 |
采用高清工业相机，带多种编辑功能，可实现标记，任意画线，识别有无等功能（可见下面参数介绍） |
|
9 |
升级功能 |
无法升级，固定模块化 |
嵌入式系统，可升级，或根据一些要求特制 |
|
10 |
显示器 |
常规显示器， |
DELL 21.5 寸以上显示器，需支持1080P，可接大尺寸显示器成像 |
