技术特点及参数：
|

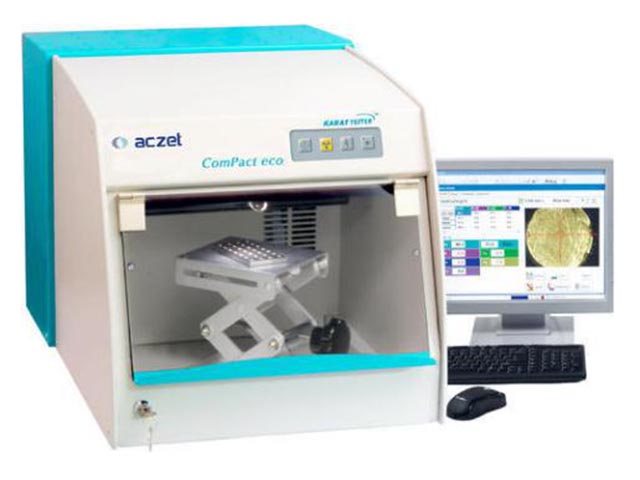

§ 型号： |
§ COMPACT ECO |
|
§ 测定元素范围： |
§ Ti22 - U92 |
|
§ 探测器： |
§ 正比计数器、窗口面积≥150mm² |
|
§ 测量方向： |
§ 下照式 |
|
§ 单准直器任选： |
§ 0.3 mm Ø（标配） |
|
§ 大样品尺寸： |
§ 长380mm x 宽340mmx 高250mm |
|
§ 数字脉冲处理器： |
§ 2048通道、数字式多道分析器 |
|
§ 电源要求： |
§ 110 V / 230 V 60 Hz / 50 Hz |
|
§ 镀层和成份分析： |
§ 镀层：多同时测定5层(4层镀层+基体材料) § 成份：多同时测定20种元素 |
|
§ X射线激发： |
§ 50kV、1.2mA (60W)高压发生器 |
|
§ 靶材 |
§ 微聚焦W靶X射线管 |
|
§ 冷却系统 |
§ 对流通道过滤式风冷 |
|
§ 计算机 § 显示屏 § 操作系统 |
§ Intel 赛扬四核, 4G RAM, 500G硬盘(配置相当或者更高)、20" LED平板彩色显示器 § Microsoft TM Windows10 32 bit |
|
§ 成像系统： |
§ 彩色视频、20/40 倍放大倍数 § 被测样品图像实时显示功能 § 电脑显示屏具有画中画功能 |
|
§ 工作环境要求： |
§ 50°F (10°C) - 95°F (35°C)， § 高 98%相当湿度(无冷凝水) § 推荐在空调环境中使用 |
|
§ 样品台规格： |
§ 手动样品台（标配） § 台面尺寸长240 x 宽240 mm § 大承重5公斤配置 § 自动样品台（选配） § Z轴移动距离 大 60 mm |
|
§ 仪器外形尺寸： |
§ 长400 x 宽600 x 高400 mm |
|
§ 大样品尺寸： |
§ 长380 x 宽370 x 高100 mm |
|
§ 重量： |
§ 41 kg § (主机重量，不包含计算机和显示器等重量) |
|
§ 保修期： |
§ 一年整机保修 |
1、Sample chamber主机，包括：样品仓
紧凑样品仓可容纳各种中，小型样品
内部尺寸，高250毫米，宽340毫米，深390毫米。样品可从大尺寸的前门轻易放入，并带有荧光样品照明。
50 kV, 1.2mA (60 Watt) 高压发生器
软件控制，高压参数可根据应用的佳效果优化设定
高性能、高稳定性、长寿命钨阳极靶X射线管。焦斑尺寸约0.5 x 0.5 mm以高汇聚度。
彩色视频显微镜
双放大倍率，根据显示器尺寸放大约20/40倍。电子十字线带有刻度。以先进的“画中画”技术在电脑显示器中呈现。
Collimator 准直器（只选一）
准直器尺寸0.1，0,2，0.3，0.5mm Ø
2、计算机/MCA（多道分析器）
2048道连续近处理ADC（数模转换器）
计算机压缩为512个通道
台式或直立式机箱电脑先进的中央处理器，例如INTEL Pentium or AMD Athlon。
HDD，DVD-ROM, RAM，键盘，鼠标，20" LED平板彩色显示器
Windows 10中文操作系统
3、X - MasteR
operating programme.操作软件
Windows 10- Version, 32 Bit
Windows 10版本，32位
4、µ- MasteR
涂膜厚度和成分分析的计算模块
激发测量模式依据DIN 50987.1/ ISO 3497-A1
吸收测量模式依据DIN 50987.1/ ISO 3497-A2
适用于薄镀层的线性模式
无聚焦状态的比例模式
测量符合DIN 50987.3.3 / ISO 3497
可同时测量单层，双层和三层以上镀层
同时测量合金镀层的厚度和成分
基材和镀层密度修正
统计功能包括平均值，标准偏差，高/低限，趋势线，Cp和Cpk值。符合DIN 50987.3.3 / ISO 3497
5、Element- MasteR
快速简单的定量分析软件模块。
多可同时定性20种元素。
可用于半定量分析的光谱比对，扣除和分配。
6 Fun- MasteR
应用程序向导,在无标样情况下使用基本参数法生成厚度测量。
简单，三步模式创建一个新的应用，无需使用标准样品。避免大量，昂贵的厚度标准片。
电气和辐射安全
仪器具有电气安全、射频干扰和电磁兼容的CE注册。为辐射安全，仪器具有PTB（德国联邦物理技术研究院，德国政府权威机构）闭束仪器全面失效安全认证和许可。
7、% - MasteR.
软件可多同时精密定量分析金属中8个元素。小二乘法峰重叠解析。运用LUCAS-TOOTH运算法则校正基体和共存元素。典型确保度+/- 0,2%。贵金属(金合金8-24 K)分析的特殊配置包典型确保度+/- 0,05 kt
8、LiquiD- MasteR
镀液分析软件。不同数学模型可测量在电镀液中不同金属离子。模型可用于多元素，共存元素和基体校正。
9、Report-MasteR,
统计和报告生成器，客户可自定义模板。从数字图像生成质量报告
以下选配
10、Collimator, 0.1 mm ø
准直器0.1 mm ø
11、Collimator, 0.1 x 0.3 mm
准直器0.1 x 0.3 mm
12、Motorised Z sample stage.自动Z轴样品台
240 x 240 mm样品，Z轴行程60mm。大承载重量5公斤
13、Motorised XYZ sample stage.自动XYZ轴样品台
240 x 240 mm样品，Z轴行程60mm。大承载重量5公斤
