主要用于：
1、电动机，发动机，内燃机等旋转动力设备输出扭矩及功率的检测；
2、风机、水泵、齿轮箱、扭力板手的扭矩及功率的检测；
3、铁路机车、汽车、拖拉机、飞机、船舶、矿山机械中的扭矩及功率的检测；
4、可用于污水处理系统中的扭矩及功率的检测；
5、可用于制造粘度计；
6、可用于过程工业和流程工业中。
主要性能及电气指标：
扭矩精度
＜±0.5 % F·S、＜±0.3 % F·S、＜±0.1 % F·S（可选）
频率响应
100μs
非线性
＜±0.1 % F·S
重复性
＜±0.1% F·S
回差
＜0.1 % F·S
零点时漂
＜0.2 % F·S/年
零点温漂
500MΩ
静态超载
120 % 150% 200%（可选）
使用温度
－10 ~ 50℃（-50~95℃可选）
储存温度
－20 ~ 70℃
电源电压
±15V±5%或24VDC
总消耗电流
＜200mA
频率信号输出
5KHZ~15KHZ（0~5V/1~5V/0~10V/4~20mA可选）
转速信号输出
60脉冲/转（0~5V/0~10V/4~20mA可选）
额定扭矩
10KHZ±5kHZ（正反双向测量值）、
信号占空比
（50±10）%
转速高可用到15000rpm

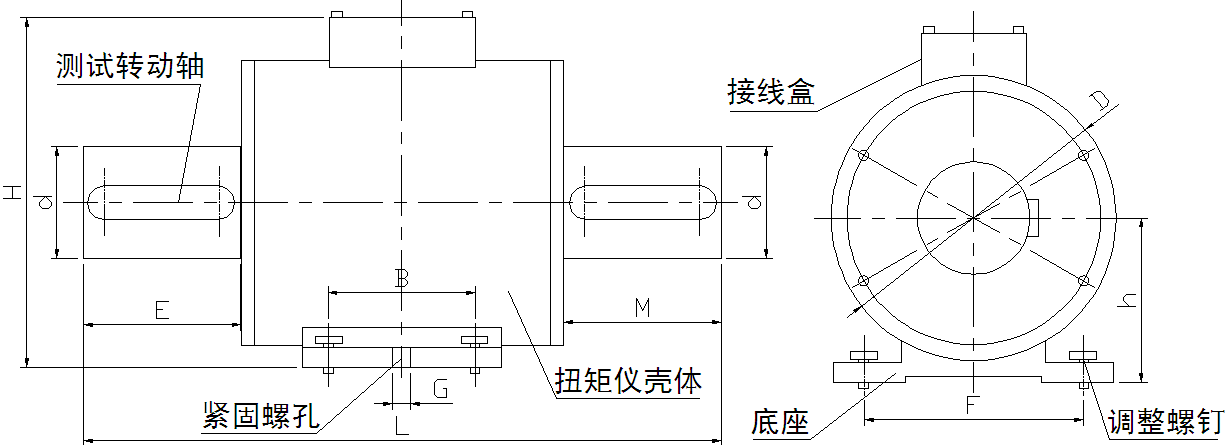

外型尺寸对照表
|
规格 (N.M) |
Φ D |
Φd |
L |
E |
H |
h |
B |
G |
F |
键（长×宽×高） |
|
5-100 |
92 |
18 |
188 |
30 |
128 |
57 |
65 |
8 |
79 |
30×6×6 |
|
500 |
96 |
33 |
229 |
47 |
133 |
60 |
65 |
8 |
79 |
45×10×8 |
|
1K-2K |
124 |
45 |
306 |
70 |
172 |
85 |
65 |
8 |
100 |
55×14×9 |
|
5K |
160 |
70 |
354 |
90 |
205 |
100 |
100 |
11 |
120 |
90×20×12 |
|
10K |
160 |
70 |
395 |
98 |
205 |
100 |
100 |
11 |
120 |
90×20×12 |
|
20K |
206 |
115 |
420 |
125 |
248 |
120 |
65 |
14 |
200 |
115×32×18 |
|
50K |
250 |
140 |
460 |
140 |
293 |
143 |
65 |
14 |
230 |
138×36×20 |
|
100K |
350 |
180 |
550 |
150 |
400 |
200 |
110 |
20 |
280 |
150×45×25 |
